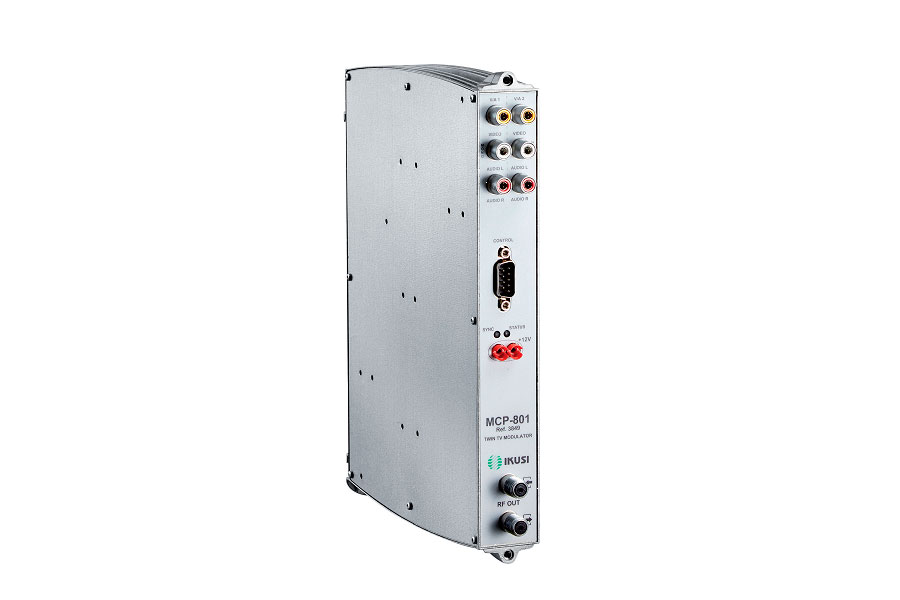

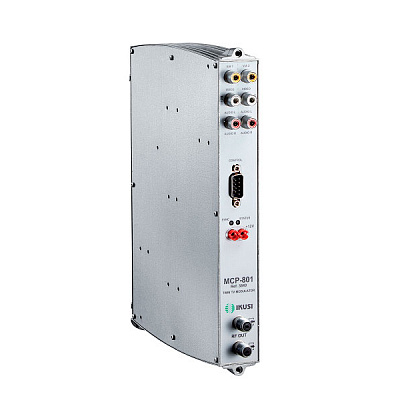

MCP-801 Сдвоенный ТВ модулятор, станция класс А

MCP-801 Сдвоенный ТВ модулятор, станция класс А

артикул: DBI_180 Бренд / Производитель - IKUSI

есть в наличии мин.партия 1 шт
розничная цена 23 205 ₽

Модулятор MCP обеспечивает многоканальный телевизионный сигнал, уровень которого соответствует распределительной сети. Дополнительный вход на усилителе HPA позволяет легко суммировать широкополосный сигнал 47-862 МГц.

Программирование осуществляется с помощью программатора SPI-300, который подключается к каждому модулю индивидуально.

Описание и Характеристики

Основные особенности

  • Однополосный сдвоенный ТВ модулятор
  • Два одинаковых модулятора интегрированы в один модуль
  • ПЧ модуляция и SAW фильтрация максимально уменьшает гармоники и позволяет работать в соседних каналах.
  • Частотная гибкость. Любой выбираемый телевизионный канал в диапазоне 45-862 МГц. PLL синтезатор частот.
  • Встроенный тестовый генератор
  • В сдвоенном ТВ модуляторе два генерируемых телевизионных сигнала объединяются внутри, образуя один двухканальный выходной сигнал

Основные характеристики MCP-801

TV system B/G/D/K/I/L B / G
Audio system Mono
Input (2x) Video ,, (2x) Audio
Selectable output channel located between: MHz TV Bi-channel each one of the two channels is selectable berween: 45 - 862
Adjustable output level dBμV 68 to 78
Intercarrier frequency Audio 1 MHz 5.5
Adjustable carrier level ratio dB 12 / 16
Video input level Vpp 0.7 ... 1.4
Video input impedance Ω 75
Adjustable video modulation depth% 80 to 90
Audio input level Vpp 0.5 ... 4.0
Audio input impedance Ω > 600
Adjustable audio peak deviation kHz +/- 40 to +/- 50
Audio pre-emphasis μs 50
Weighted SNR dB > 59
Differential gain % < 3
Differentian phase o < 3
K-factor (2T pulse) % < 3 < 2.5
Spurious in band dBc < -57
Broadband noise (ΔB=5 MHz) dBc < -73
Output loop-through loss dB 0.7 (typ) ,, 1.2 (max)
Supply voltage VDC +12
Consumption mA 460
Video connector type (2x) female RCA
Audio connector type (4x) female RCA
Output RF connector type (2x) female F
DC connector type banana socket
Programming interface RS-232 / DB-9
Dimensions mm 230 x 195 x 32

Головная станция MCP включает в себя следующее:

  • Сдвоенные модуляторы MCP-800.
  • Один усилитель ГПА, который усиливает сумму комбинированных выходных телевизионных каналов.
  • Один или несколько источников питания CFP-900.
  • Одна или несколько монтажных плат. (Монтажные платы можно соединить горизонтально)
  • Как правило, корпус для монтажных плат
  • На головной станции один или более АМХ-400 комбайнеров.

Модулятор MCP обеспечивает многоканальный телевизионный сигнал, уровень которого соответствует распределительной сети. Дополнительный вход на усилителе HPA позволяет легко суммировать широкополосный сигнал 47-862 МГц.

Подключение и коммутация Головной станции MCP:

Видео-и аудиовходы модуляторов расположены в верхней части передней панели.

ВЧ-выход представлен внизу на двух направленных соединительных F-разъемах, поэтому линия соединения каналов может быть сформирована вдоль сборки MCP с помощью прилагаемых перемычек.

Сумма комбинированных каналов подключается к  усилителю —модулю гПа или внешнему широкополосному усилителю. Для подключения питания каждый модуль имеет два гнезда «тюльпан» постоянного тока для подачм +12 В постоянного тока.

Программирование осуществляется с помощью программатора SPI-300, который подключается к каждому модулю индивидуально.

Этот процесс включает в себя следующие варианты настройки:

  • Несущая Частота Видеосигнала
  • Телевизионная система
  • Глубина Модуляции Видео
  • Отклонение Звуковой Модуляции
  • Отношение Уровня Несущей
  • Аудио Режим
  • Уровень выхода RF
  • Тестовый видеосигнал
