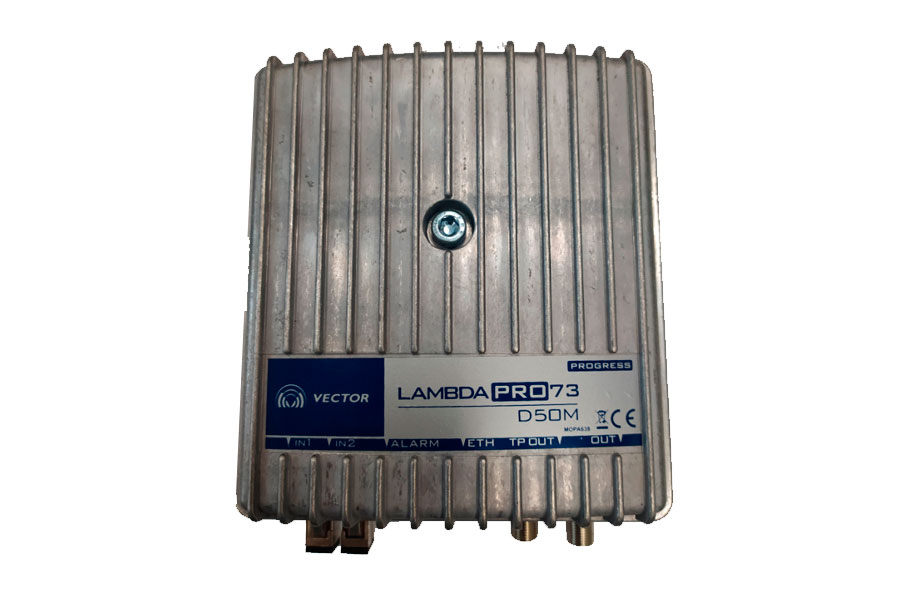

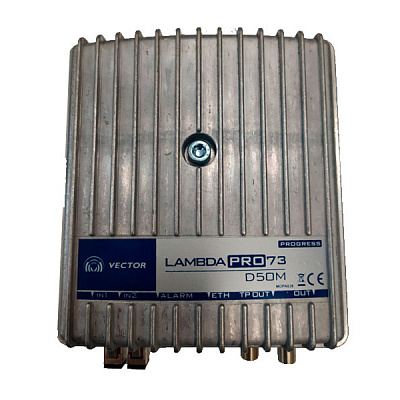

LAMBDA PRO 73 оптический приёмник, спроектированный для работы в оптических сетях с архитектурой FTTx. "Этот низкошумный приёмник позволяет работать с очень низкими уровнями оптической мощности, типовыми для архитектуры FTTB, гарантируя снижение расходов связанных с оптическим бюджетом по станционной стороне. Приёмник оборудован двумя оптическими входами. Второй оптический вход, позволяет осуществлять автоматическую коммутацию при пропадании сигнала на одном из входов.
Настройка приёмника значительно упрощена за счет наличия микропроцессорного блока управления, который позволяет осуществлять электронную регулировку параметров без прерывания передачи сигнала. Такое решение, вместе с системой резервирования, позволяет значительно повысить надежность сети, снизить затраты на ее обслуживание, устраняет необходимость наличия запаса сменных модулей для настройки, а также существенно упрощает настройку и обслуживание приёмника. Также возможно управление через web-интерфейс или telnet.
LAMBDA PRO 73 оборудован системой мониторинга по SNMP, которая позволяет осуществлять дистанционный контроль и полноценное управление параметрами приёмника. Дополнительно существует возможность контроля входной оптической мощности, напряжения, температуры приёмника, уровня выходного группового сигнала и состояния сигнальных входов (сухие контакты).
Система оптической АРУ и современный приёмник позволяют гарантировать стабильный выходной уровень при колебаниях оптической мощности в широком диапазоне. Перечисленные характеристики приёмника LAMBDA PRO 73, в сочетании с высоким выходным уровнем, позволяют организовать экономически эффективное проектирование и строительство сетей.
| Оптические параметры | |
| Длина волны | 1100 – 1600 нм |
| Диапазон работы АРУ | 7 ÷ + 2 дБм |
| Эквивалентная плотность входного тока шумов | ≤ 5 пА/√Гц |
| Входная оптическая мощность | 9.9 ÷ + 2.0 дБм |
| РЧ Параметры | |
| Частотный диапазон | 47 – 1006 МГц |
| Неравномерность АЧХ | < 0.6 дБ |
| Возвратные потери | ≤ 18 дБ |
|
Выходной уровень CTB ≤ -60дБc CSO ≤ -60дБc |
≥ 114 дБмкВ ≥ 114 дБмкВ |
| Максимальный выходной уровень (4,5% OMI, AGC ON) | ≥ 114 дБмкВ |
| Межкаскадный эквалайзер | 0 / 6 / 9 дБ |
| Межкаскадный аттенюатор | 0 – 20 дБ |
| Tестовая точка | -20 ± 0.75 дБ |
| Контролируемые параметры (read write) | |
| Входная оптическая мощность Rx A / RxB | -9.9 – 1.9 (R) |
| Режим работы приемников | A, B, резерв. (R W) |
| Режим работы Ару | вкл./выкл. (R W) |
| Значение аттенюатора | 0–20 дБ (R W) |
| Сигнальные входы | open/close (R) |
| Выходной уровень | дБмкВ (R) |
| Температура | °С (R) |
| Напряжение | V (R) |
| Другие | |
| Напряжение питания | 230 ± 10% В AC |
| Потребляемая мощность | < 11 Вт |
| Рабочая температура | -20 – 55 ºC |
| Оптический разъем | SC/APC |
| РЧ электрический разъем | F |
| Разъем системы мониторинга | RJ45 |
| Интерфейс системы мониторинга Ethernet | 10/100 Mbps |
| Класс защиты | IP 42 |
| Габариты (ШхГхВ) | 157 x 136 x 69 мм |
| Вес | 0.8 кг |
