артикул: CABA_260 Бренд / Производитель - INVERTO

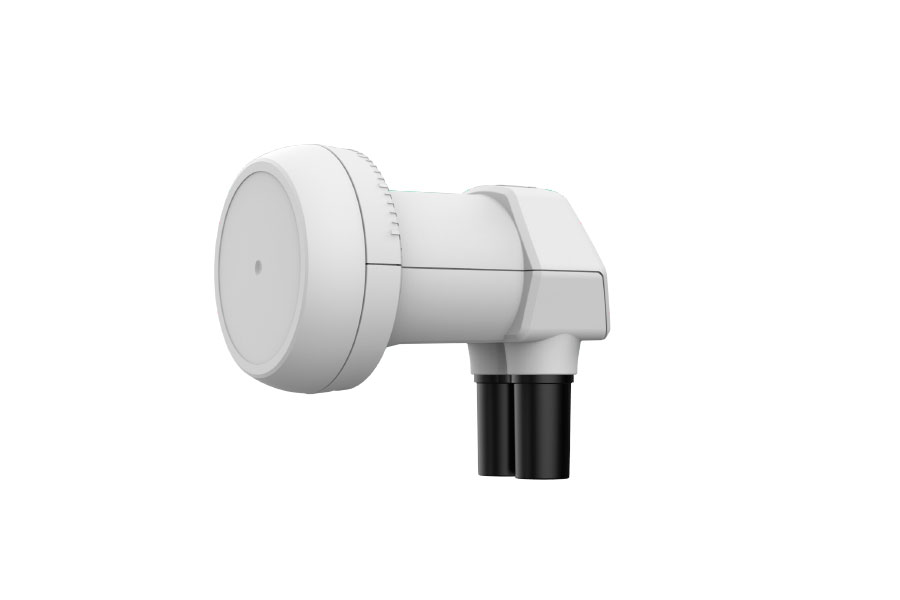

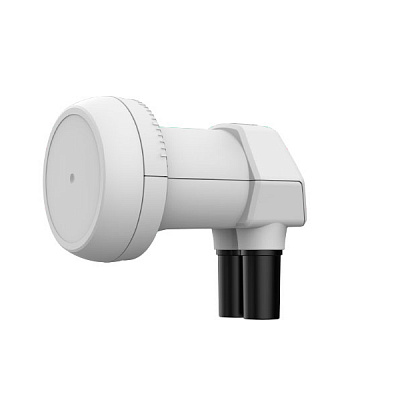

Специально разработанный для европейских рынков DTH, конвертер IDLO-TWS410-UNCOM-OPX с двумя независимыми цифровыми выходами оптимизирован для приема сигналов в линейной поляризации. Этот конвертер имеет генератор PLL, обеспечивающий отличные характеристики во всем диапазоне частот (L-диапазон) с большей защитой от наземных помех диапазона 4G/LTE. Изготовленный по самым высоким стандартам качества и разработанный в соответствии со строгими техническими требованиями, этот LNB является идеальным решением для приема спутникового вещания по всему миру.
Входные частоты нижнего диапазона | 10,7 ГГц ~ 11,7 ГГц |
Выходные частоты нижнего диапазона | 950 МГц ~ 1950 МГц |
Частота гетеродина нижнего диапазона | 9,75 ГГц |
Входные частоты верхнего диапазона | 11,7 ГГц ~ 12,75 ГГц |
Выходные частоты верхнего диапазона | 1100 МГц ~ 2150 МГц |
Частота гетеродина верхнего диапазона | 10,6 ГГц |
Коэффициент шума | 0.7 dB typ. |
Погрешность частоты гетеродина при 25 ° C | ±600 кГц (PLL) |
Фазовый шум гетеродина при 10 kHz | -85 дБн / Гц макс |
Коэффициент усиления | 52 dB ~ 60 dB |
Пульсация усиления (в полосе пропускания более 26 МГц) | ±0,5 dB |
Вариация усиления (во всем диапазоне) | ±4 dB |
Интермодуляция 3-го порядка - IP3 | 11 dBm typ |
Точка компрессии 1 дБ (на выходе) | +1.5 dBm min. |
Развязка по кросс-поляризации | 22 dB min. |
Управляющий сигнал Ca (V) | 10.0 V ~ 14.8 V |
Управляющий сигнал Cb (H) | 15.5 V ~ 20.0 V |
Управляющий сигнал Cc (переключение диапазонов) | 0 Hz/22 kHz ±4 kHz, 0.22 V ~ 0.24 V pp |
Выходной КСВН | 2.0 : 1 |
Уровень паразитных искажений | -70 dBm max. |
Потребление тока | 120 mA max. @ 10 VDC ~ 20 VDC |
Рабочая Температура | -40 °C ~ +65 °C |
Выходное сопротивление | 75 Ω |
Тип выходного разъема | F-тип (female) |
Вес | 100 г. |
Размеры упаковки (Ш x Г x В) | 13.3 см 6.2 см x 6.8 см |
Вес упаковки (1 шт.) | 0.13 кг |
Количество в коробке | 100 шт |
Размеры коробки (Ш x Г x В) | 55.5 см x 32.5 см x 36.5 см |
Вес коробки (100 шт.) | 13.9 кг |
