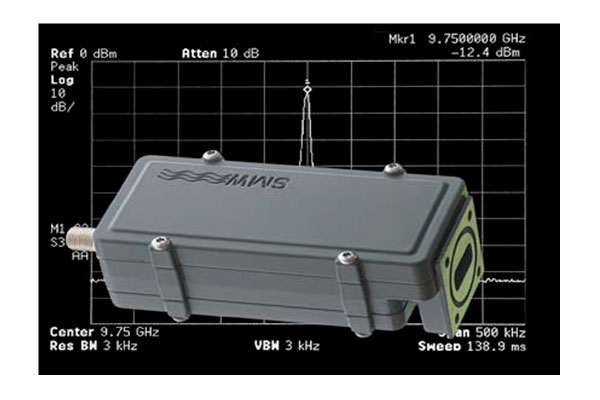

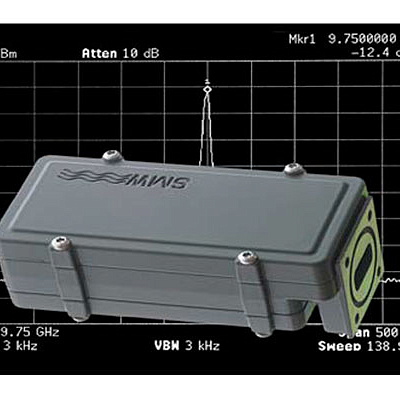

Цифровой высокостабильный конвертер SMW PLL 10.6 F ±250 kHz

Цифровой высокостабильный конвертер SMW PLL 10.6 F ±250 kHz

артикул: CABD_103 Бренд / Производитель - SMW

есть в наличии мин.партия 1 шт
розничная цена 16 542 ₽

SMW PLL –  высокостабильный PLL конвертер с превосходными шумовыми характеристиками.
Этот конвертор PLL-LNB стал примером для конверторов с отличными фазовыми характеристиками. С помощью него можно обеспечить стабильный прием как низкоскоростных, так и высокоскоростных потоков с минимальными ошибками.
Все конверторы SMW настроены и протестированы вручную. Низкий коэффициент шума и высокая стабильность гетеродина гарантируют минимальное количество ошибок при приеме сигнала.

Описание и Характеристики

 Основная спецификация

Входная частота (ГГц) 11.7 - 12.75 ГГц
Частота гетеродина L.O. frequency (ГГц) 10.6 ГГц
Выходная частота (МГц) 1100 - 2150 МГц
Шумовая фигура 0.8 dB
Усиление 54 dB
Стабильность гетеродина ±10*, ±25, ±100 or ±150 kHz
Фазовые шумы -75 dBc @ 1 kHz
-85 dBc @ 10 kHz
-110 dBc @ 100 kHz
-120 dBc @ > 1 MHz
LO излучения -60 dBm
IP3 +15 dBm
Вход Волновод WR-75 (R120)
Выход F-коннекторы 75 ohm
N-коннекторы 50 ohm
КСВ по выходу (VSWR) 2.1:1 max
Питание 12 - 24 V, 250 mA max
Рабочая температура -30 to +60°С
Температура хранения -40 to +80°C
Габариты 122 (127 N) x 56 x 44 mm
Вес 329 г (F- & SMA-connector)
345 г (N-connector)

Опции:
  • Высокий IP3 +25 dBm (только ±10 kHz и ±25kHz)
  • Питание через (F, N or SMA)
  • Возможен выбор усиления и частоты гетеродина
  • SMA-вход (переходник)
  • Расширенный диапазон частот
